中央新風系統定義

   中央新風系統主要由新風主機、新風口、回風口、通風管道、控制器、組件組成。新風主機置于建筑物的機房、廚房、衛生間、陽臺、吊頂、設備間內。

    新風系統工作時將室外新鮮、含氧量較高的空氣經過初、中、高效凈化過濾，通過新風管道源源不斷的送入臥室、書房、客廳等各房間，再將室內被污染的有害氣體與微塵及超標的二氧化碳超等通過回風管道排到室外，使密閉空間的空氣得到充分置換。新風系統營造的是時刻保持室內空氣潔凈、清新的、富氧和呼吸無憂無慮的健康室內環境，保證室內時時刻刻都有潔凈、富氧清新的空氣，被昵稱為“房屋的呼吸系統”。

中央新風選型標準

    ASHRAE62-1989規定室內每小時最小新風換氣量0.7次以上，同時不可少于每人15cfm(25CMH)的新風量。
中國室內空氣品質規范規定生活環境中至少每人30CMH的新風量。

所需新風量 (CMH)=房間面積 (sqm) x凈層高 (m) x每小時換氣次數 (ACH)

設計依據－換氣相關規范

1.《采暖通風與空氣調節設計規范》GB50019-2003
工業建筑應保證每人30m3/h的新風量。

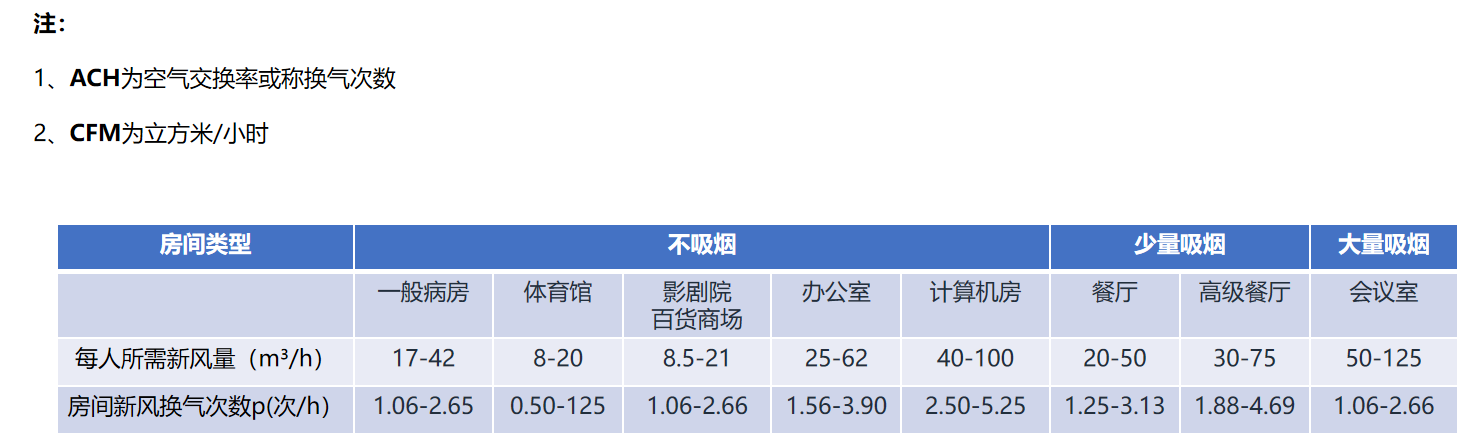

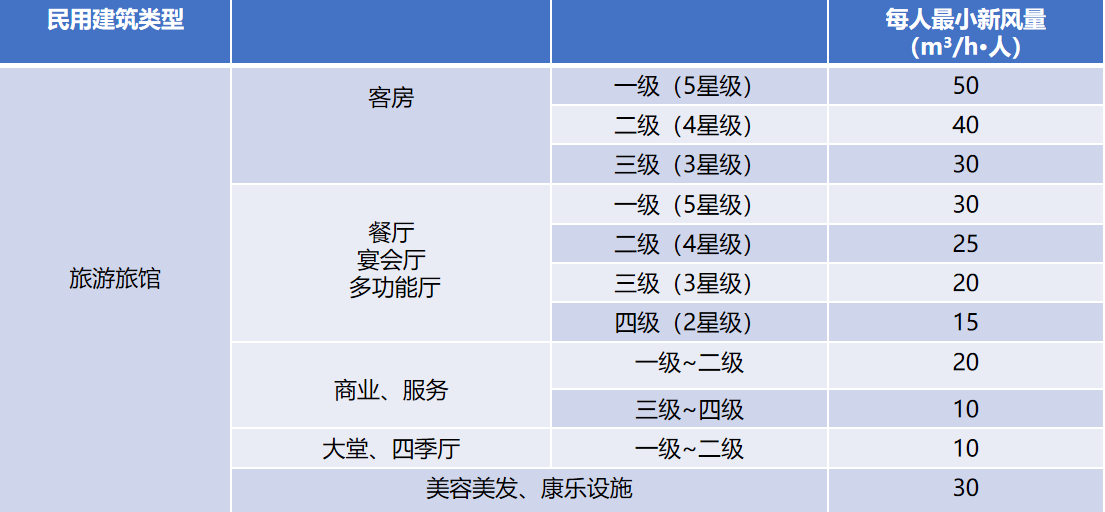

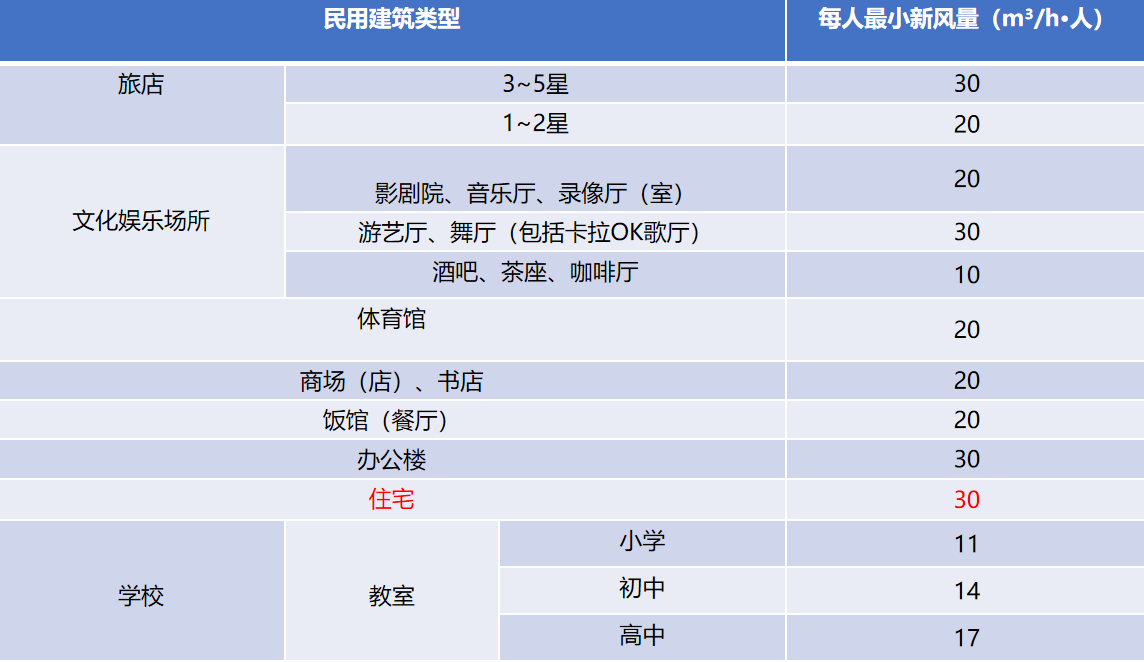

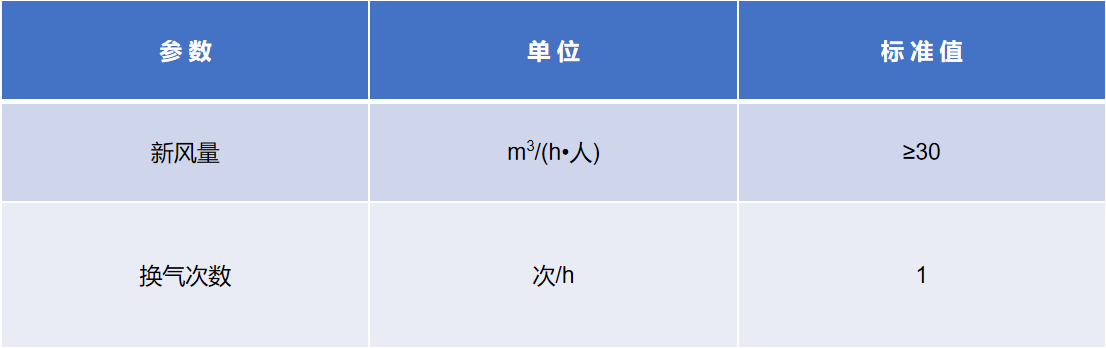

民用建筑每人最小新風量（見下表）。

2.《室內空氣質量標準》 GB/T18883-2002

   每人最小新風量30m3/h 。
3.《健康住宅建設技術要點》國家住宅與居住環境工程中心主編

換氣量的計算方法

必要換氣量（新風量）的計算公式
1、按人數計算
Q=n*30
Q: 必要換氣量（新風量）  m3/h
n: 人數

2、按換氣次數計算
Q=N?A ?H
Q: 必要換氣量（新風量）  m 3 /h
N: 換氣次數  次/h
A: 房間面積  m2
H: 房間的吊頂高  m

市場上常規是二者取其大者

在安裝新風系統前，我們要選擇新風系統的風量，那么新風系統風量選擇的根據是：房屋面積X層高=所需新風量呢？/ 居住人員數量X30立方=所需新風量？
還是房屋使用面積X層高+居住人員X30（每人每小時30立方新風量）=所需新量？？？？
富泰新風認為：無論是按居住人員數量，還是房屋使用面積+居住人員（每人每小時30立方新風量）都不太科學！

按房屋使用面積X層高=所需風量，而忽略人員，肯定是不對的！因為房屋使用面積X層高=這是房屋空間所需的新風量，國家規定室內房間的空氣0.7小時需要更換一次，每人每小時需要30立方的新風量；
所以按房屋使用面積X層高，忽略居住人員，算所需新風量的算法肯定是不合適的！

那按照：房屋使用面積X層高+居住人員X30立方=所需新風量呢？

這種算法也不準確！
因為房屋面積是固定的，但人員是流動的，你怎么保證人員在流動的情況下各個房間有效的新風換氣量？
富泰新風認為：新風系統正確風量的計算方式是：房屋使用面積X層高+（每個間房屋居住人員X30立方）=所需新風量

富泰新風建議：客戶條件允許：在總所需風量上可適當放大30%左右。

1、國標每小時30立方是最低的標準。

2、充足的換氣量可以輸送更多的氧氣，居住空間人員增多后，能加速置換室內的污染，讓客戶有更好的舒適感和體驗效果。

3、在不同的季節、應對不同溫度、濕度客戶游刃有余。正常使用時開中、小檔即可，因為濾網容塵量滿后風量會減少20%左右，家庭聚會或室內污染較重的情況下，可開啟高檔加速空氣置換，正常使用只需開啟中、小檔，這樣電機長期處于中低速運行，噪音和功率都比較低也大大延長了電機的使用壽命！

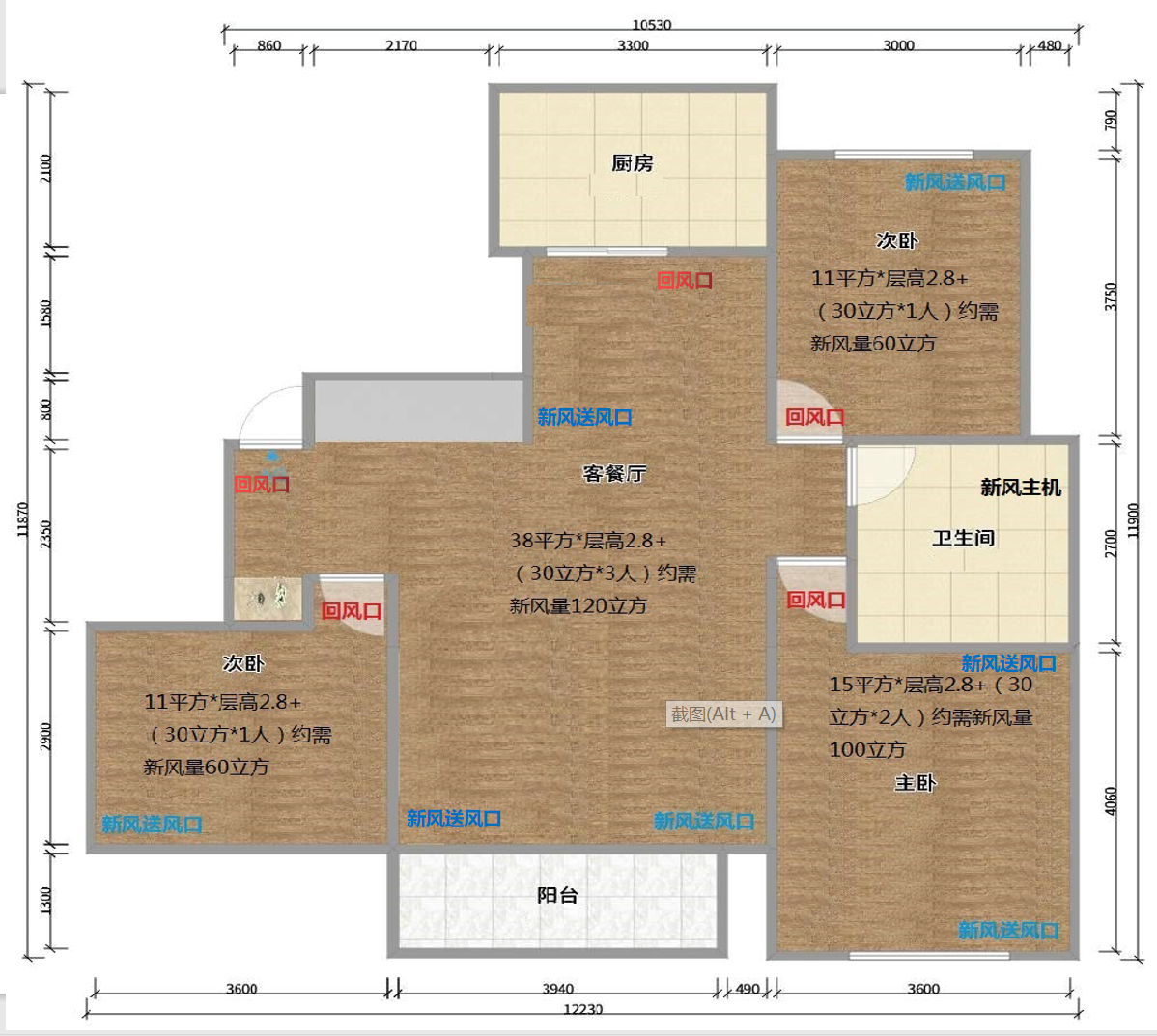

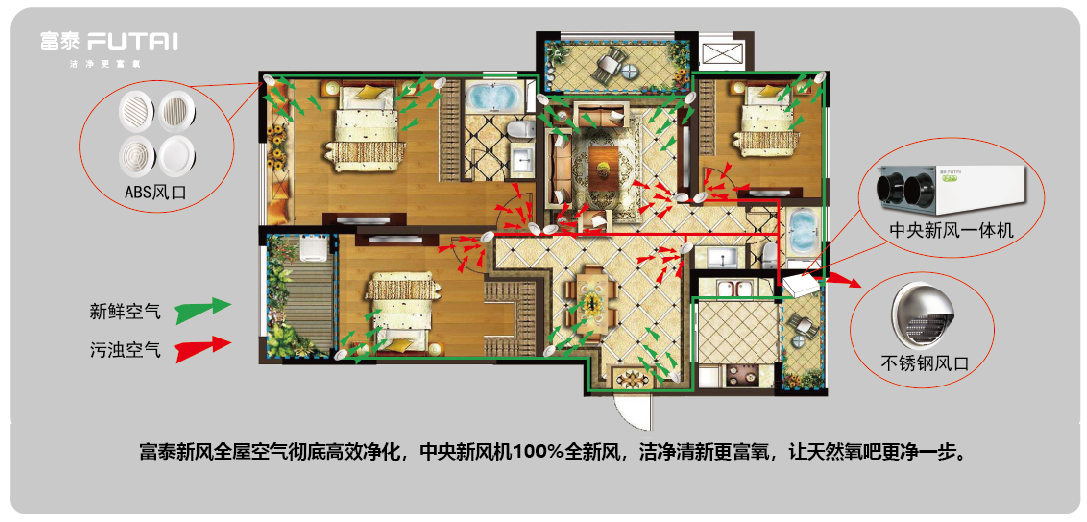

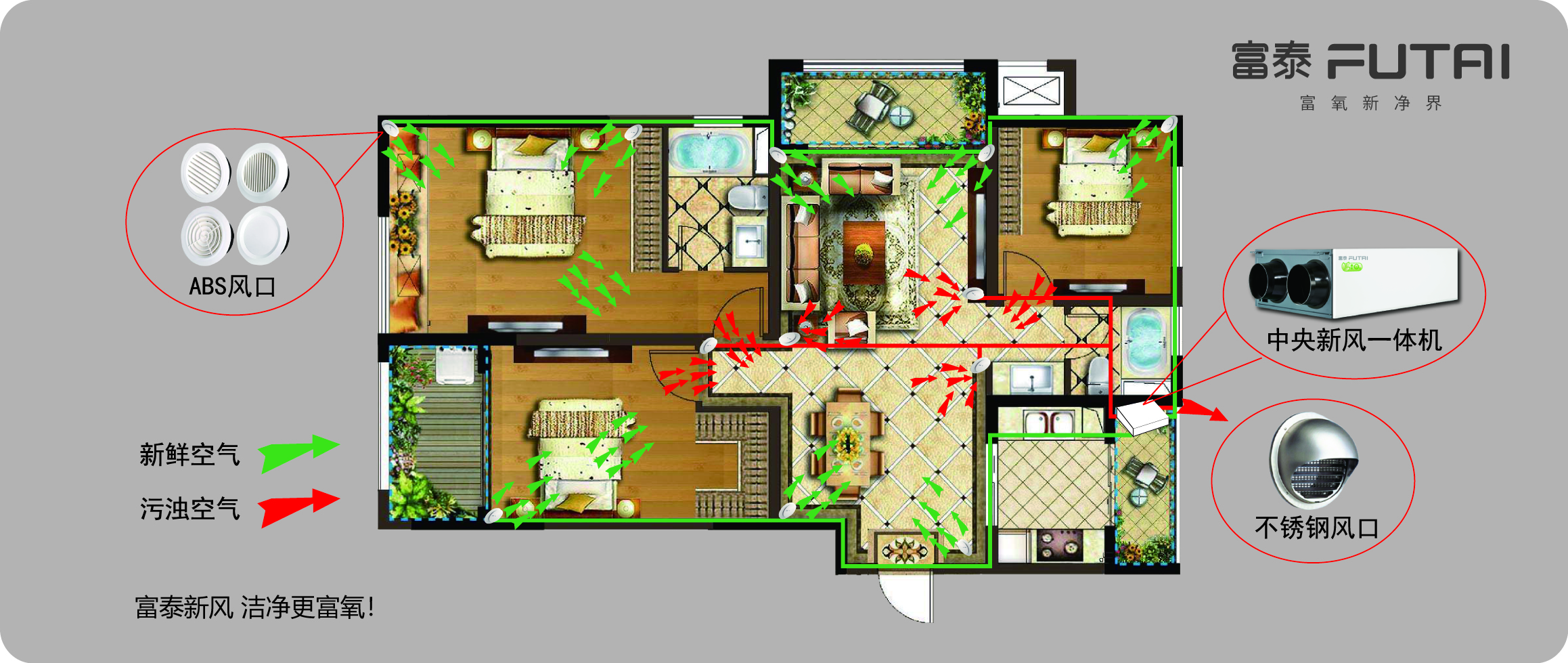

如圖：三室二廳一衛

建筑面積約：123平方  長期居住3人

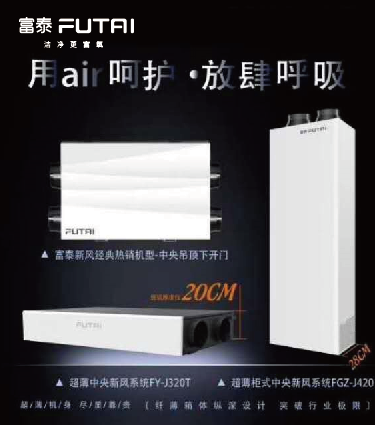

合適機型選配：富泰中央新風一體機FY-J360
ASHRAE62-1989規定室內每小時最小新風換氣量0.7次以上，
同時不可少于每人15cfm(25CMH)的新風量。
中國室內空氣品質規范規定生活環境中至少每人30CMH的新風量。
所需新風量(CMH)=房間面積(sqm)x凈層高(m)x每小時換氣次數(ACH)。

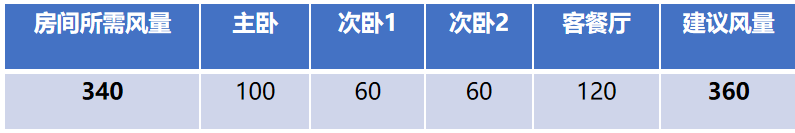

根據各房間面積X層高+各房屋居住人員=所需風量機型如下圖：

中央新風系統送風方式設計

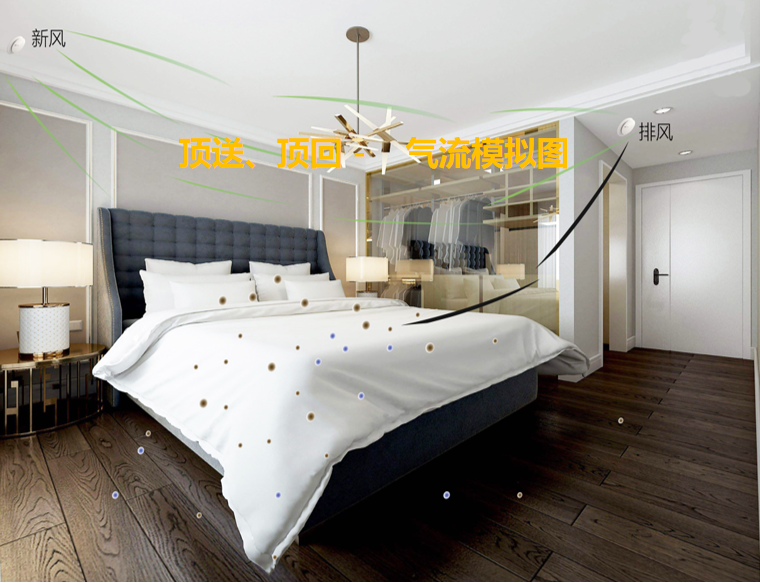

一、頂送頂回優、劣勢

1、會造成風短路：由于新風口和排風口都在頂部，而人都是在地面生活，新、排風距離太近，在新風還沒有下降到居住的呼吸位置，一部分新風就會被排風抽走，新風無法在室內形成有效的流動和循環，對室內空氣質量的改善和臟空氣的排出有限，人們能呼吸到的新鮮潔凈氧含量高的空氣也很有限。
2、會給室內造成二次污染：我們都知道干凈的空氣和氧含量比較高的空氣，比重是比較輕的，是飄在最上面，臟空氣如：二氧化碳和顆粒物比較
重，一般聚集在離地面約30公分左右；若頂送頂回，除了會形成風短路外更嚴重的、就是會產生“揚塵”把本來在地面的臟空氣吸起來，吸到屋頂部；造成整個房間都灰塵、病菌滿屋飛，極易被人體被動吸入……

優勢：無需地面、墻面開槽、施工簡單方便，易于裝修、家居布局，回風口集塵少。
劣勢：新風下降在1米左右，就容易被排風吸走，形成氣流短路，室內揚塵，對室內空氣置換有限。

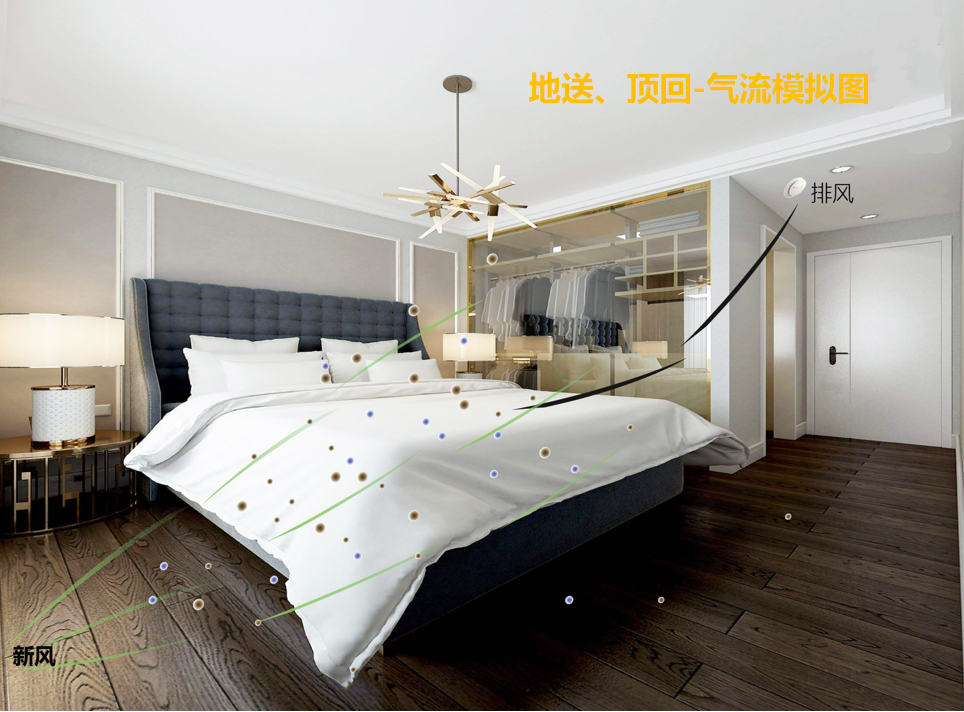

二、地送、頂回安裝設計優、劣勢

優勢：地面、墻體開槽、降低了穿梁開孔難度。
劣勢：破壞地面后期管路無法清洗空氣循環較差，不利于臟空氣的排除。
地送新風直接揚塵將地面顆粒物吹起，對室內空氣造成二次污染，因為干凈的空氣和氧氣是比較輕的，正常情況下就飄在最上面，臟空氣如：二氧化碳和顆粒物比較重，一般聚集在離地面約30公分左右；

若采用地送、頂回，就是會把本來在地面的臟空氣吹起來，再吸上去；造成整個房間都塵烏煙瘴氣、病菌滿屋飛極易被人吸入……

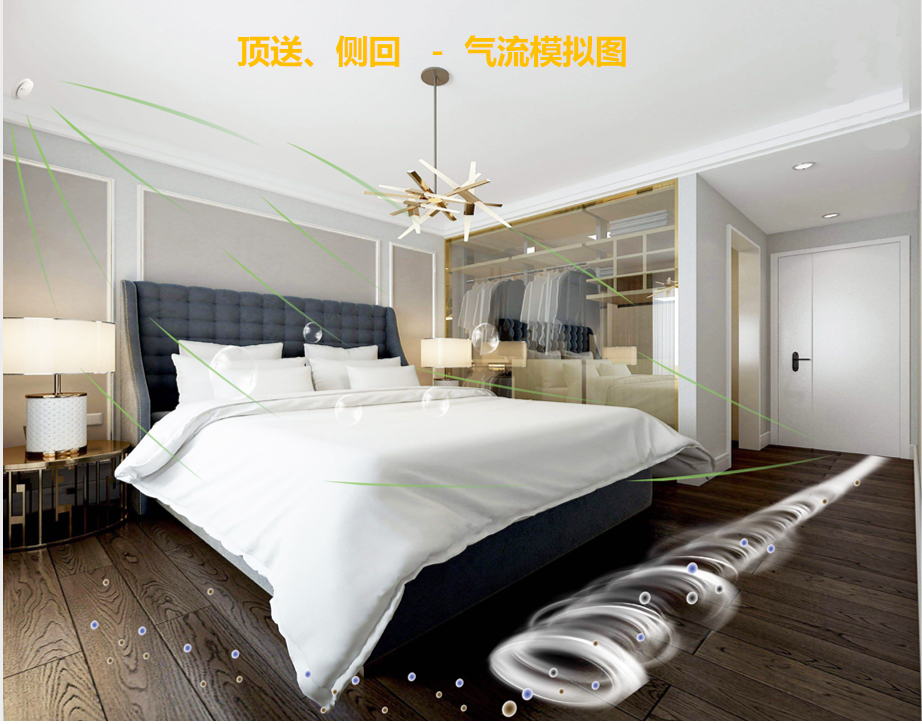

三、 頂送、側回安裝設計優、劣勢

  富泰新風力薦采用立體循環頂送、側回風、安裝技術設計，是極致科學氣流動力學原理，多空間上千次實地測算，頂送地回設計是360度大循環，室內潔凈無死角使新風無處不在。

     新風出口在上的設計是有利于空氣的向前推進和擴散的，因為新風越高就會飄的越遠，就很輕易把新風送到室內的每一個角落了，這樣就利于新風氣流的形成加速了循環，新風出來會沿著屋頂向四周快速擴散，當氣流受到排風的吸力和阻力，就會迅速下沉到地面，隨著新風量的不斷增加新風氣壓就會增大，新風自然就會自上而下的下沉，這樣對地面的顆粒和臟空氣有壓制的作用，可有效避免室內揚塵；在側排風的吸力下就會快速循環，新風、排風在室內就形成了360度大的循環，這樣反反復復室內的每個角落很快都會被置換的干干凈凈。

室內新風和回風位置選擇

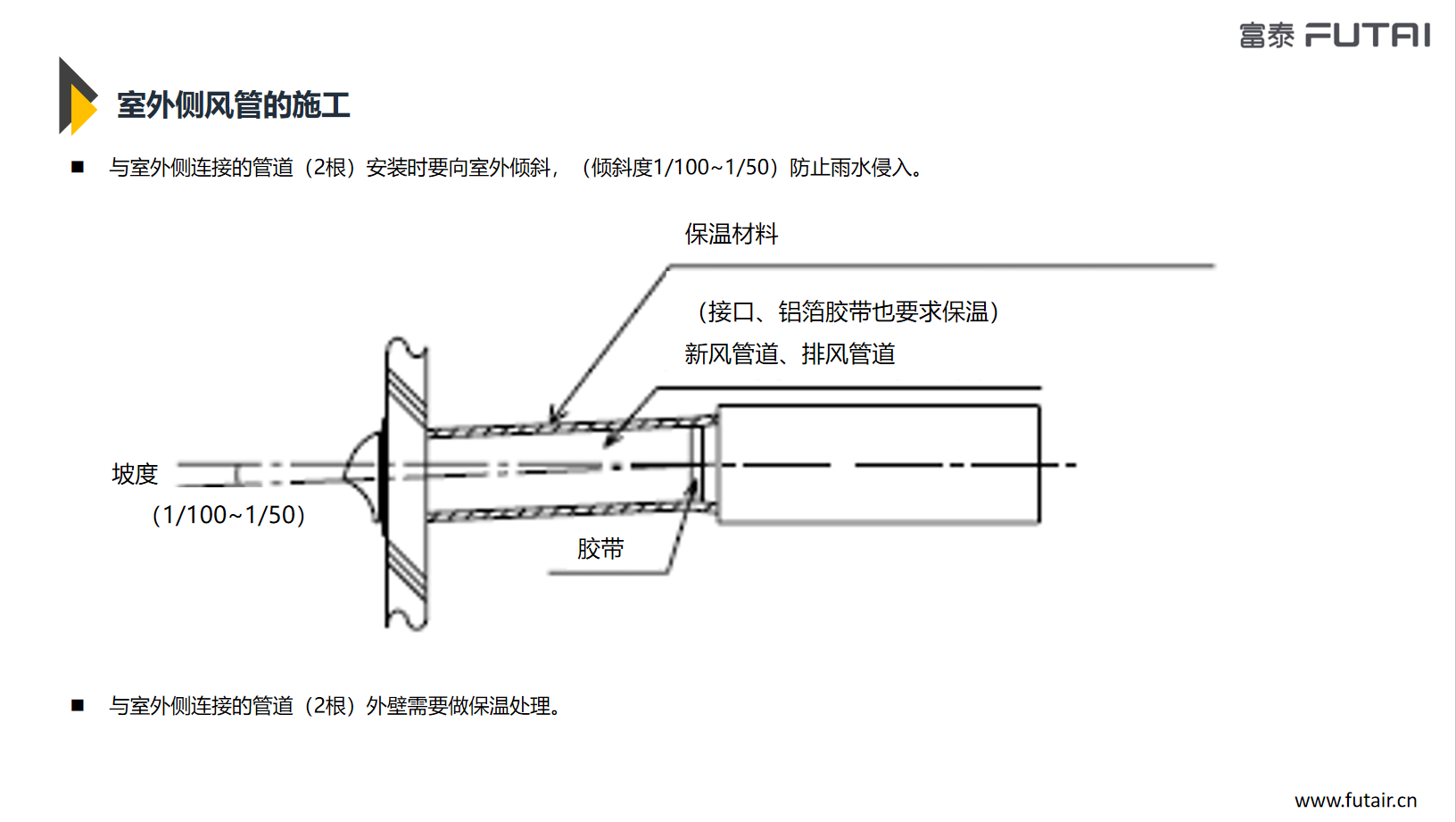

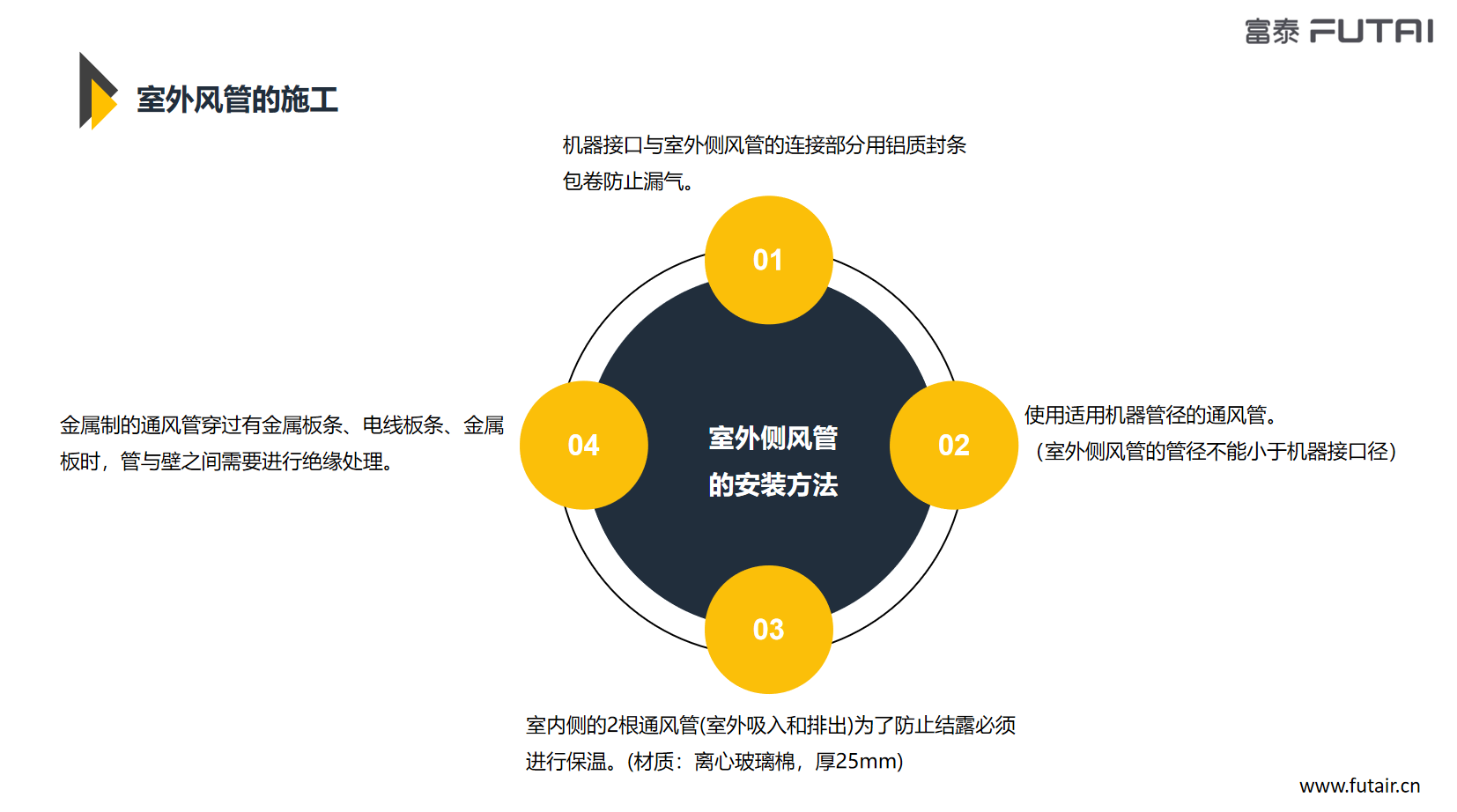

室外新風取風位置環境選擇及安裝施工細節

  新風行業內有句話叫“三分設備，七分設計和安裝”，那么新風系統的整套系統里面安裝為什么這么重要呢？主要原因在于，新風系統有別于其它傳統電器，新風系統本身是一個半成品，而新風系統是將設備輔材選購完成后，將進行系統設計、安裝、調試，全部完成以后，才能正常使用的一整套系統。這些流程細節的重要性不亞于設備選型，可以說新風系統的安裝好壞決定了新風系統的使用效果和使用壽命。我們從專業的角度分析探討新風系統在安裝中被忽略的細節問題。

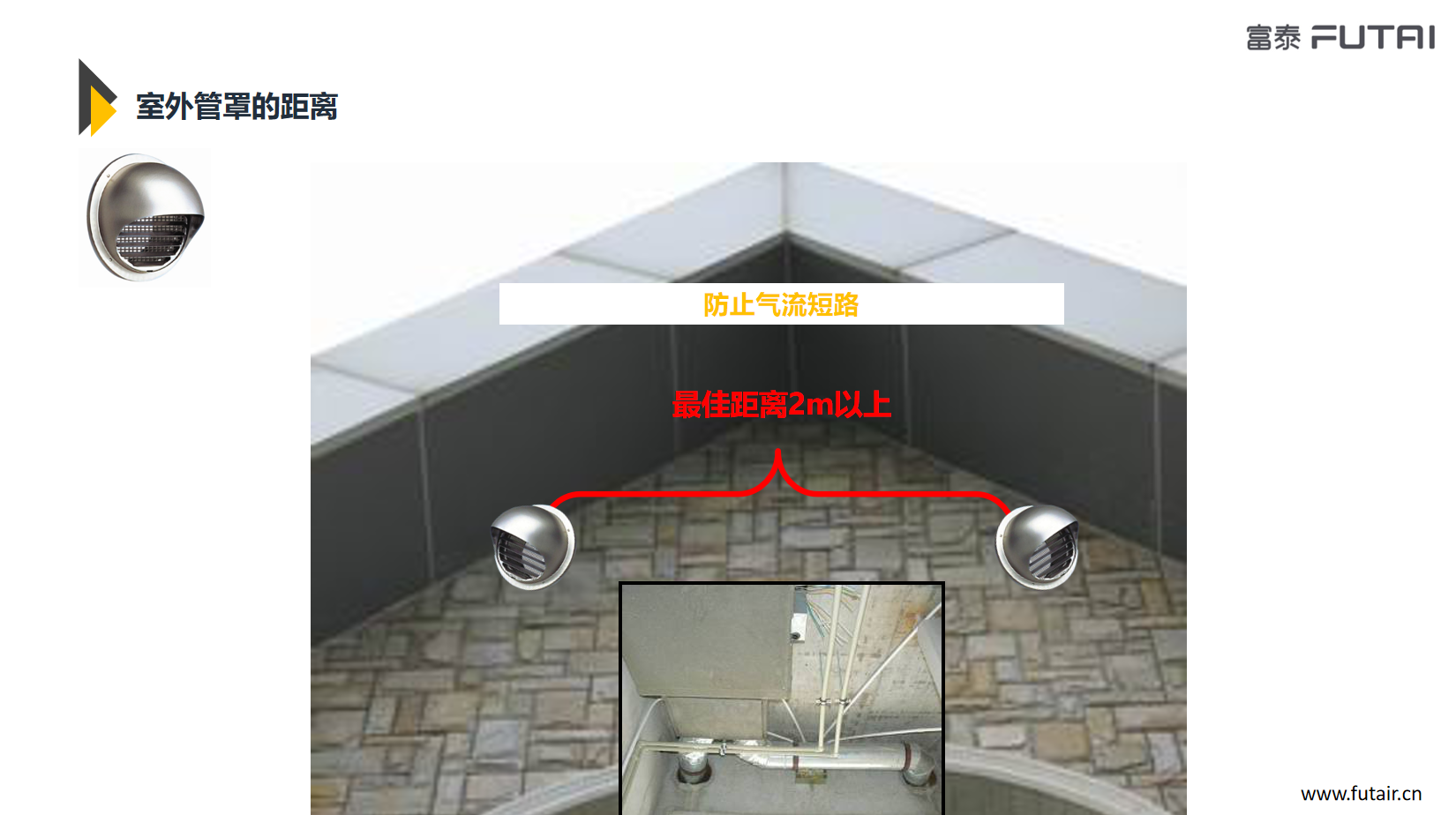

1、室外防雨帽選擇大百葉，不要帶網狀防蚊網罩式，容易日久凝結堵塞導致無風進入，室外新風和排風口之間相距2米左右較為合適。

2、主機兩邊要用消音管和軟管連接，管道不能隨意變徑和禁止使用90度轉彎。

3、選擇取風口位置至關重要，關聯著一家人的生命安全。新風取風口距離附近燃氣排煙管道上下距離建議超過3米以上、左右距離4米以上，安全距離至少是5米以上。
4、多層或者聯排別墅廚房燃氣管道集中排放區，不能作為新風系統取風口，應該尋找無污染區域作為新風進風口。

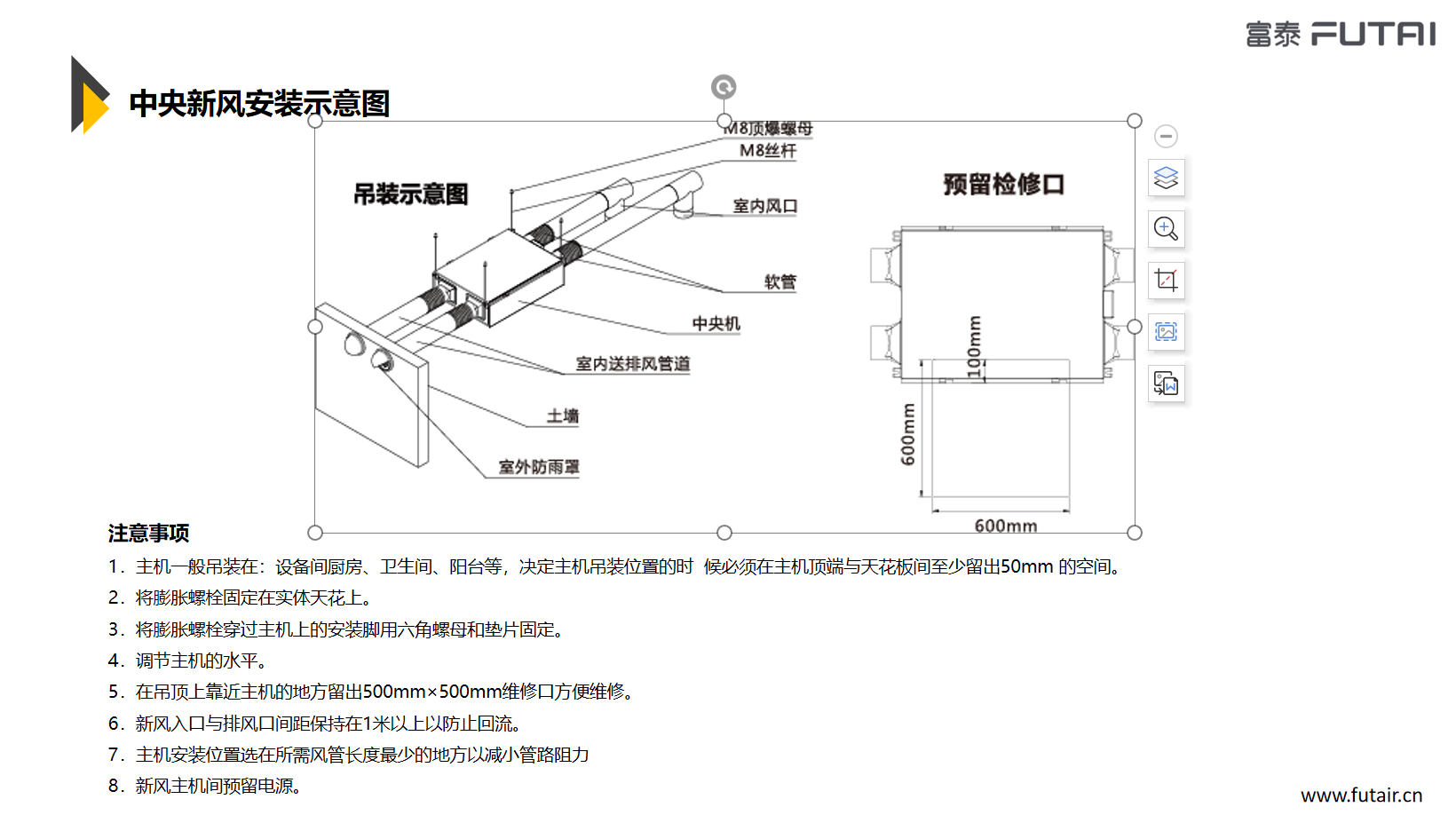

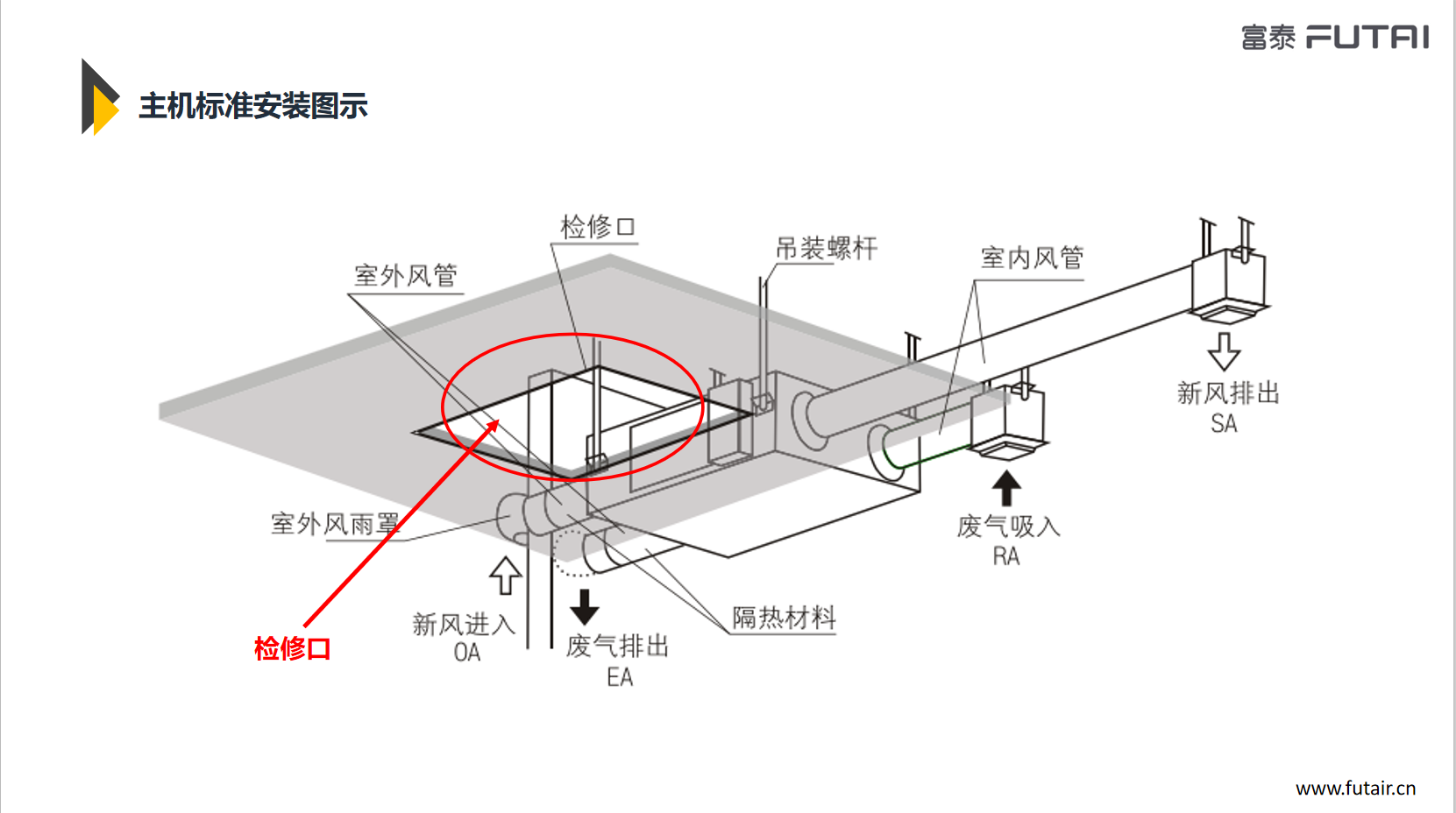

5、新風主機安裝在廚房和衛生間吊頂上面一定預留對

檢修口方向，切記、切記、切記、查看新風取風口距離燃氣排煙管道距離。

新風送風管道串聯方式與管道材質選擇

送回風串聯方式目前是國內新風行業施工90%以上采用此方式，地產公司配置的新風基本90%采用這樣的方式。
1、這樣的施工方式是成本低廉，施工方便。

2、目前新風管道大多采用PVC管材有毒有害。

3、這樣的施工方式無法做到均量送風，距離主機近的風口有風噪音大，距離主機遠端風口出風量小或者無風。

4、管道風阻太大后期無法清洗，這種方式不適合家庭安裝。

安裝輔材：
1、PVC管道
優勢：價格便宜通過變徑來實現風量傳送，無需打太多的孔，價格透明、經銷商無利潤。
劣勢：管帶材質為塑化劑，在風速的磨擦下會產生甲醛等有害物質及味道，對空氣造成二次污染，危害健康。
風量分配不均，由于通過變徑來解決風量輸送，所以無法做到精準送風，噪音大、風損高（20%左右）、施工難度大。
2、PE管道
優勢: 一管到底.精準送風，噪音低、無風損、安全健康，施工簡單方便，價格不透明.利潤較高！
劣勢：價格稍高，需要分風箱，新、排風管道都需打孔，打孔比較多，對安裝成本、條件有要求。

不同的管材和風口對風量的影響

1、PVC管道風損在15%左右
2、金屬管道風損在15%左右
帶百葉的穿墻風道風損在20%左右，（新風穿墻管不要選擇帶百葉網狀）

安裝步驟及注意事項

看現場-選新風取風口和排風位置-定主機位置看四周環境-選吊頂或者柜機及壁掛機-配風量-安裝方式-風口位置-管道走向-定方案（業主簽字）-交接進場-防線-打孔-掛機器-走管子-布線-測試機器-驗收數據-成品保護-打掃衛生-撤離現場。

1、準備工作   2、物料檢查    3、風口、主機、風管定位

4、新風機吊裝前的準備      5、主機吊裝。  6、新風主管及配件的連接

7、分風箱安裝。   8、管道安裝   9、室內風口及配件安裝

10、室內、室外風口安裝。

注意事項

1、隱蔽工程結束后，請對新風系統進行適當的保護，防止施工時灰塵進入。

2、控制器信號的連接請查閱新風系統說明書中的接線圖，室內送、排風口的安裝在吊頂及涂料安裝后完成。

3、外墻外接口的安裝必須注意安全。做好高空防護措施。

4、外墻外口的安裝必須采用防火發泡劑對縫隙進行填充密封。

試運行前的檢查

1、檢查管路系統。
2、對照設計圖紙及說明書。
3、檢查風管走向是否正確。
4、檢查設備吊掛是否牢固以及其他前述各項注意事項。
5、檢查主機內空氣過濾器更換時有無操作空間。
6、檢查風管或設備內部、上部是否遺留有雜物或安裝工具。
7、檢查風口安裝是否牢固。
8、檢查電源線是否符合要求，接法是否正確。

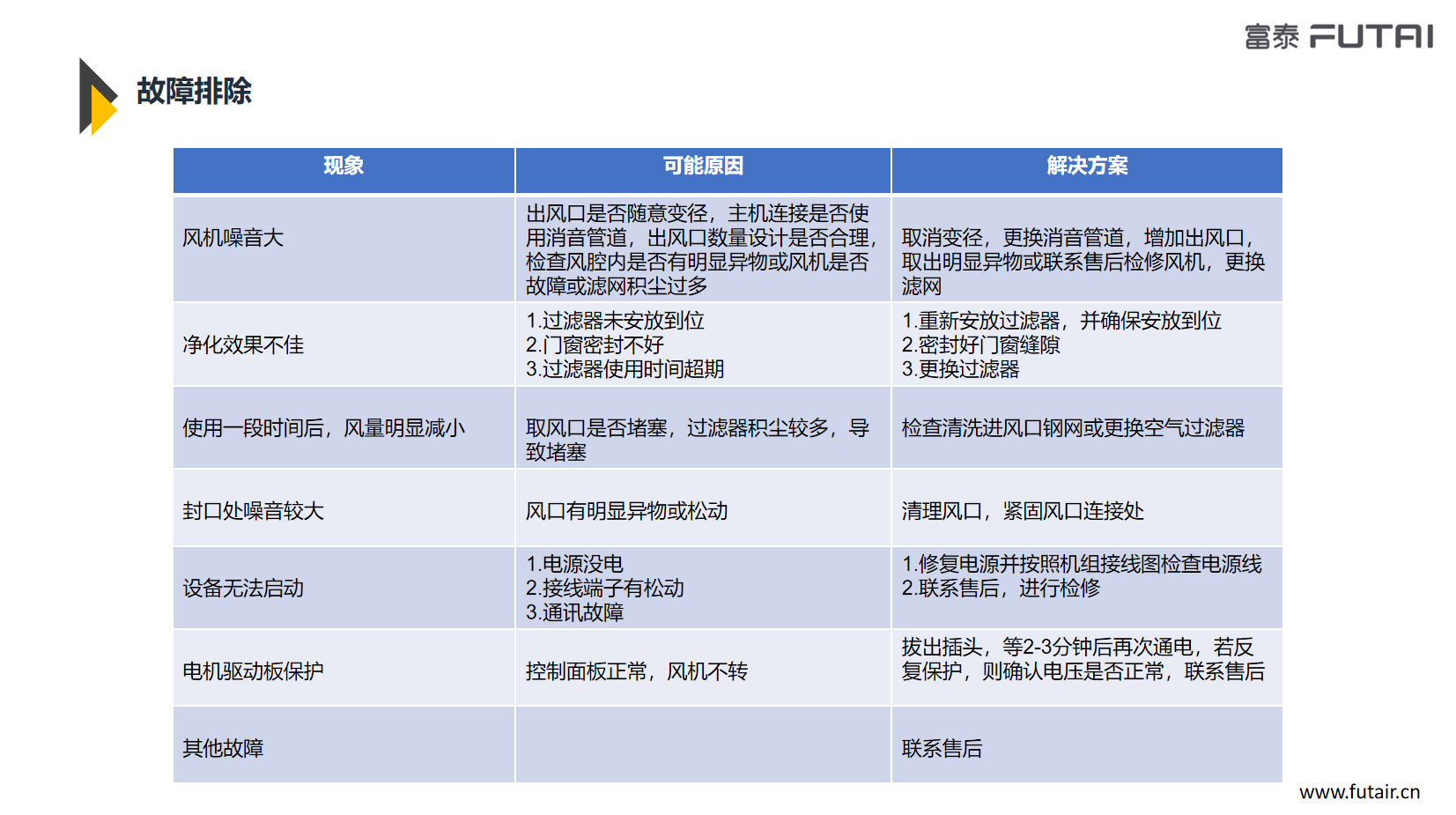

   故障排除

臥室內微正壓密封設計安裝應用場景探討

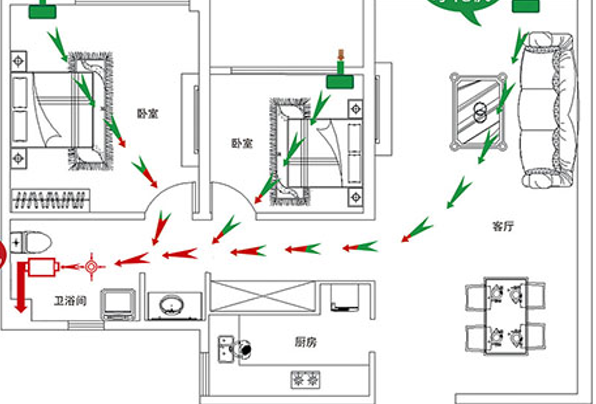

   新風系統在實際的安裝中是要根據每個用戶的安裝環境、安裝條件、室內裝修、預算費用等情況因地制宜、權衡利弊的尋求效果最佳設計安裝方案，對于特殊戶型，房屋封閉不好安裝條件和預算費用有限的客戶可選擇臥室微正壓送風，公共區域負壓集中排風的安裝方式就簡單省費用，如果設計安裝科學是可以達到頂送地排的效果。

   因為普通家庭住房的整體氣密性一般都非常差，如果各個房間都做排風，那么室內很容易形成負壓，室外未經過濾的空氣會從門窗縫隙處持續流入室內，新風的空氣凈化效果就得不到保證。
  建筑裝飾要求門縫要預留4-8MM的縫隙口，一般的木門寬度為80CM左右，整個縫隙的截面積在32-64平方厘米之間。

  新風系統常規的75外徑的通風管道，它的截面積是大約是44平方厘米，所以門縫隙相當甚至大于一根通風管，因此做集中回風也能使各個房間的通風效果得到保證。

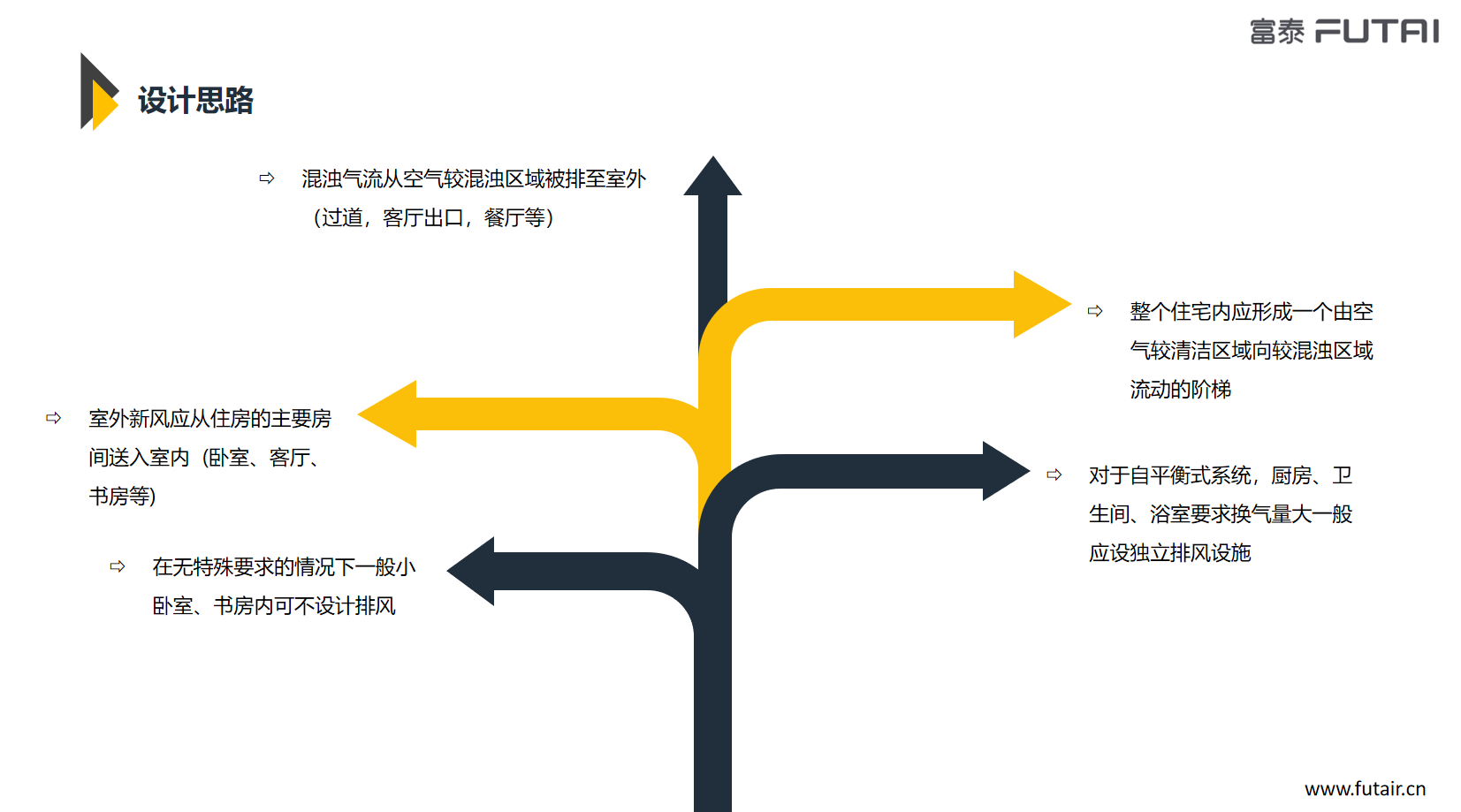

   新風是一整套系統，系統講究根據房間的布局合理設計，以整個居住環境考慮，房屋安裝環境、主體結構，室內布局.......哪些地方應該設計新風，哪些地方區域回風，而是以每個房間的功能急需要為單位去考慮決不能一概而論。

   無論采取那種安裝方式，套房都應分區域治理 ，臥室是家里最隱私和密閉的地方，是呆的最久的地方，也是最需要新風的地方！

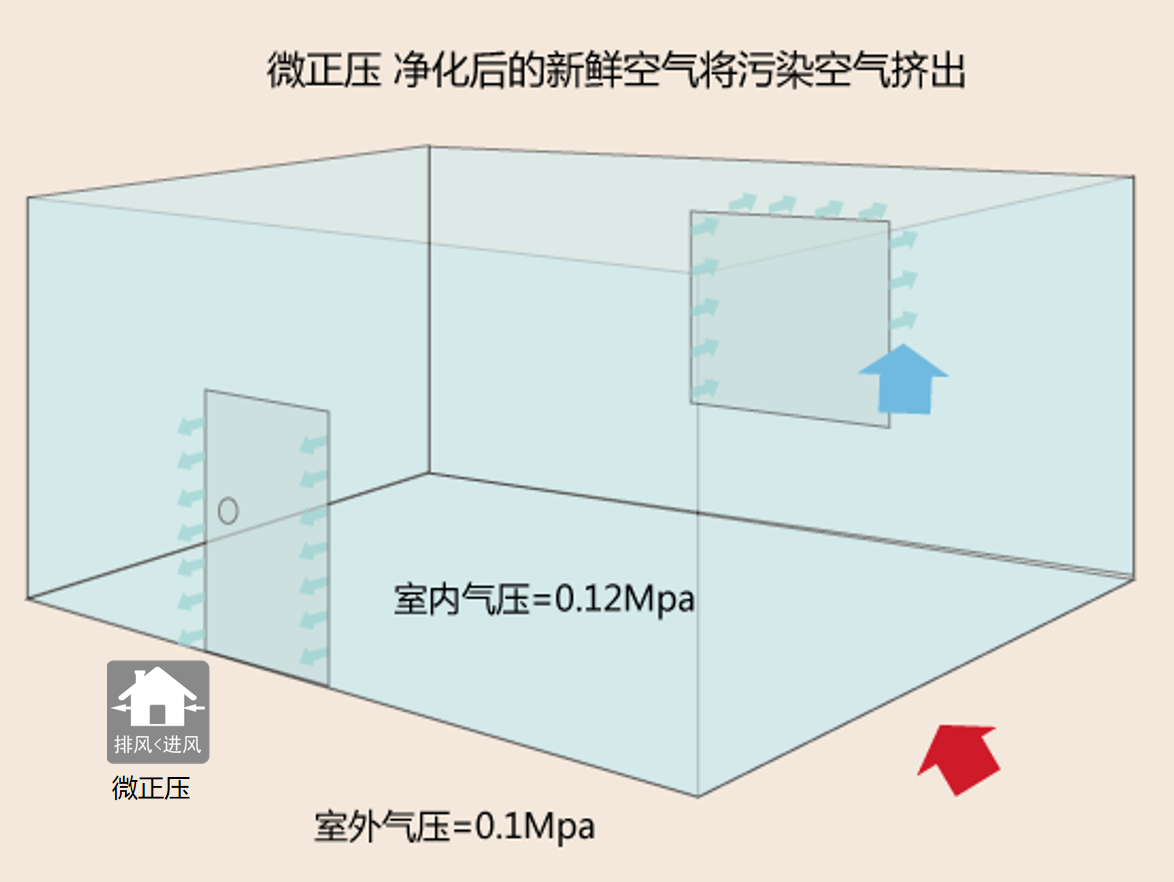

  所以臥室的新風一定要大于排風，使臥室內形成持久微正壓，室內潔凈空氣在門、窗縫之間形成密封，即使偶爾的開門、開窗也是室內潔凈空氣往外走，室外污染空氣無法從門窗縫滲入室內。

  客廳、餐廳人員密集也是家里的污染區，應設計為負壓區新風小于排風，才能杜絕客、餐區的臟空氣，對臥室進行二次污染，同時在臥室內始終處于正壓狀態，而客廳是負壓區，臥室里臟空氣自然會隨著門縫被排到客廳，被排風排出室外！這樣持續排出，由于臥室內氣壓大于客餐區的，臥室內空氣的置換就更加快速徹底。為您和家人持續提供  健康、清新、富氧的空氣。

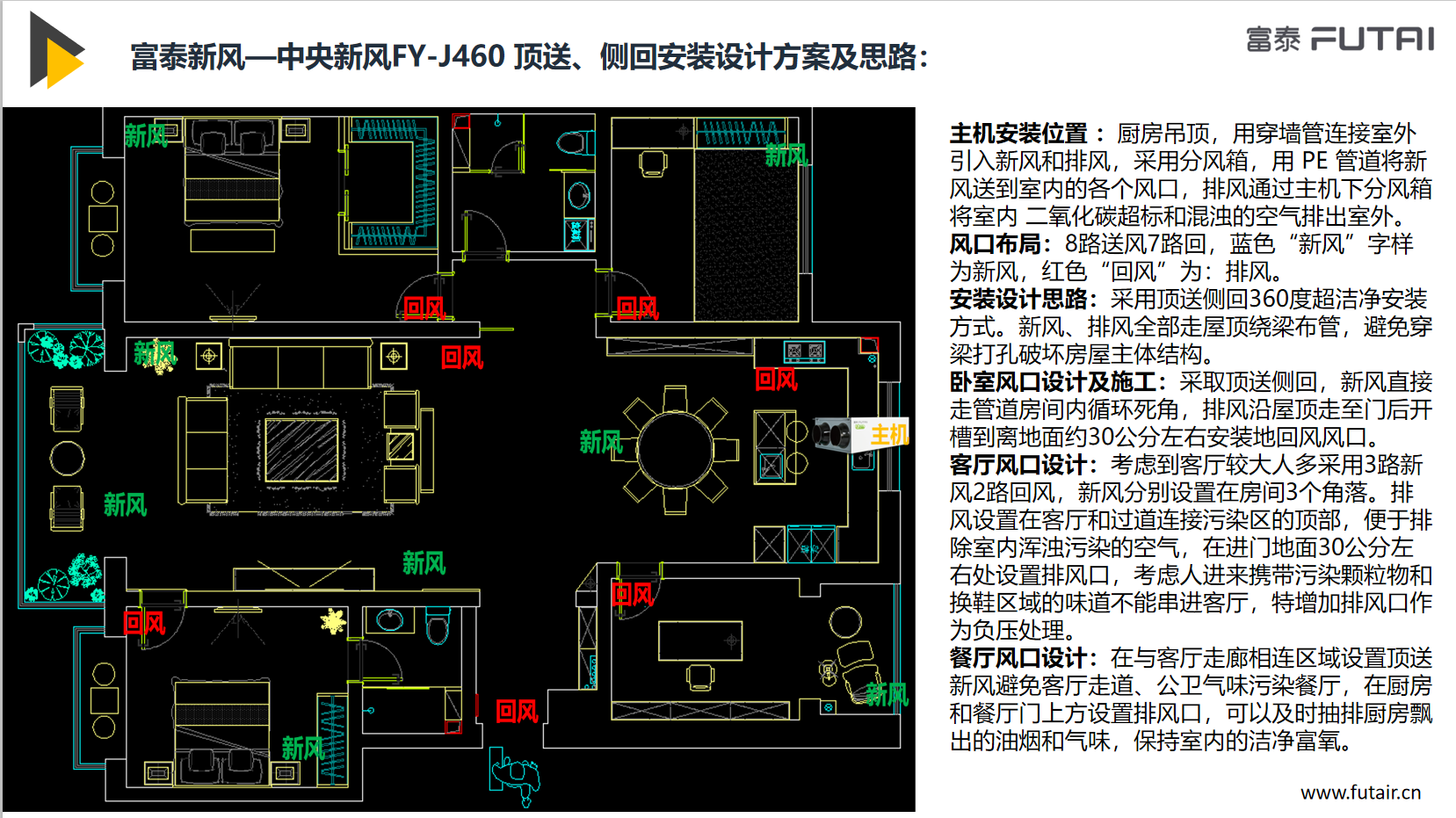

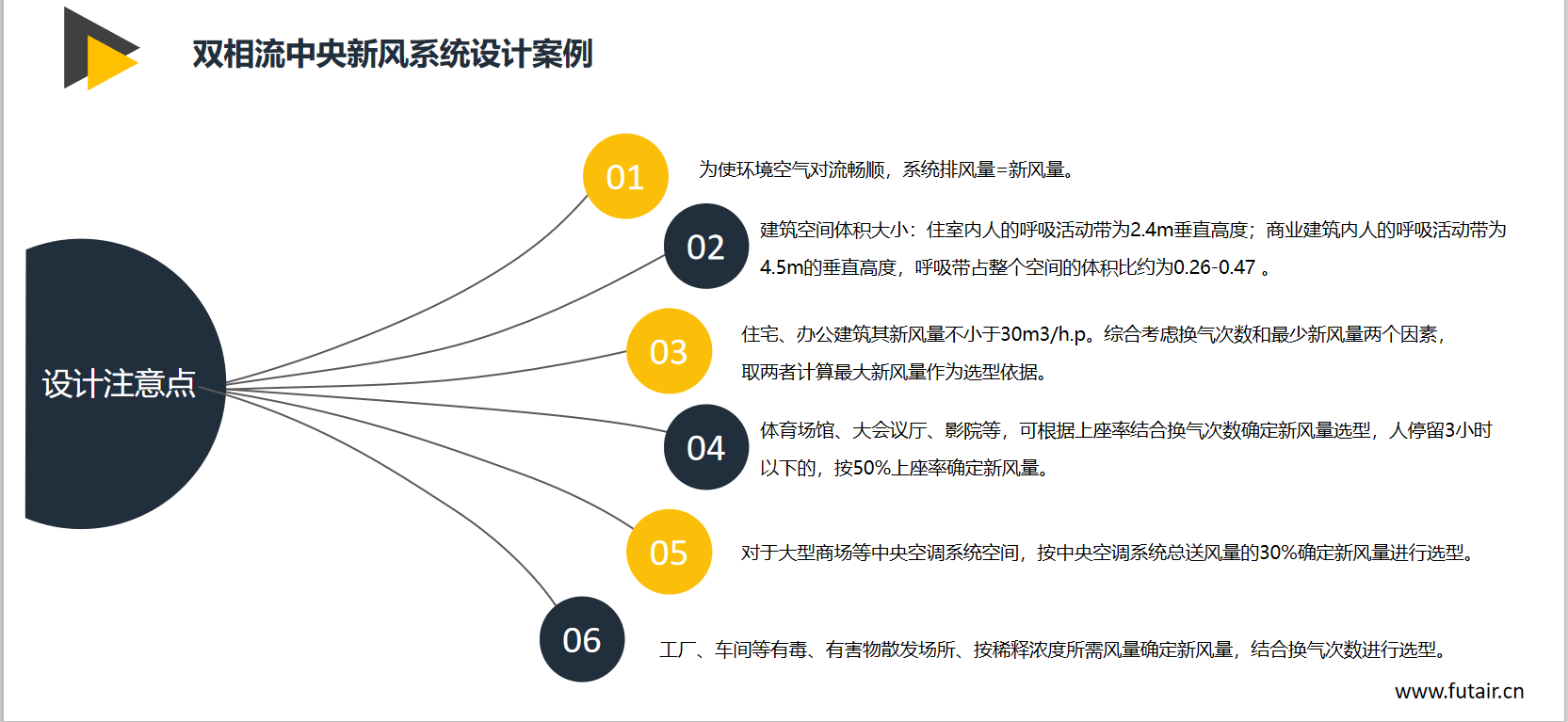

富泰新風系統頂送側回安裝案列：

客戶4室2廳2衛，建筑面積200平方左右，分區域設計安裝：臥室頂送側回，客廳、餐廳頂送頂回、大門處采用頂送側回負壓處理。詳情見下圖：

富泰新風認為：新風系統內循環-凈化功能是“偽”凈化，真污染

  新風系統的旁通內循環功能是將新風機的排風沒有排出室外或少量排出室外，經過新風重新凈化過濾后送入各個房間，這里面就有一個問題，排風是從個各房間收集起來有污染、二氧化碳超標的空氣，各個空間的污染是不一樣的，特別重要的是由于受現場施工及安裝條件影響， 基本上回風都采取集中排風，回風口一般都設置在客廳、餐廳、走道，而這些地方的污染在家庭中僅次于衛生間和廚房。造成交叉感染的原因主要有兩點：第一、由于把不同區域的空氣抽回進行二次處理，然后再送入不同區域，若某一個區域存在病毒或細菌，就會被帶入其他區域，引發病毒感染疾病；第二、即使是同一個區域內部進行循環、不抽取其他區域回風也存在因為氣流擾動，帶來擴散的風險。
尤其是在政府辦公樓、寫字樓、酒店、商場這些公共建筑內，新風風系統的運行，加速了空氣在各個區域之間的流動，在人員密度大、使用時間長、室內相對封閉的區域中，肯定存在串味的問題也存在較大的交叉感染的風險。

  客廳、餐廳是家人聚會的地方，我們在客廳抽煙、喝酒、聊天……在歡樂嬉戲當中也產生了最多的污染物，若衛生間換氣扇沒常開，廚房油煙機抽排不徹底，由于采取的是集中回風，這樣在客廳和走道就會形成家里一個負壓區，這時衛生間和廚房里的空氣也會被回風口吸走排出，如果我們新風機開啟旁通內循環凈化功能，就是把各區域已嚴重污染的空氣重新收集過濾后再送入到各個房間。新風機不是空氣凈化器，新風機主要功能送氧排污，解決室內的含氧量不足。隨著國家對環境的治理，室外的空氣質量會越來越好，國家對BMI建筑、綠色節能建筑、被動房屋的發展我們的住房越來越密閉，如果沒有足夠的氧氣供應，我們何以生存？

 所以說旁通內循環凈化功能，是“偽”凈化，真污染！

把所有房間的渾濁污染的空氣充分混合再送入到每個房間，混合的不但有異味還有病毒細菌，就易引起交叉感染的風險。

   單純提高房間的潔凈度保障充足的氧氣，讓室內處于微正壓就可以了！

微正壓應用，也要根據房屋的結構、密封和使用場景....要根據用戶的安裝條件和實際需求充分考慮，科學設計安全施工。
